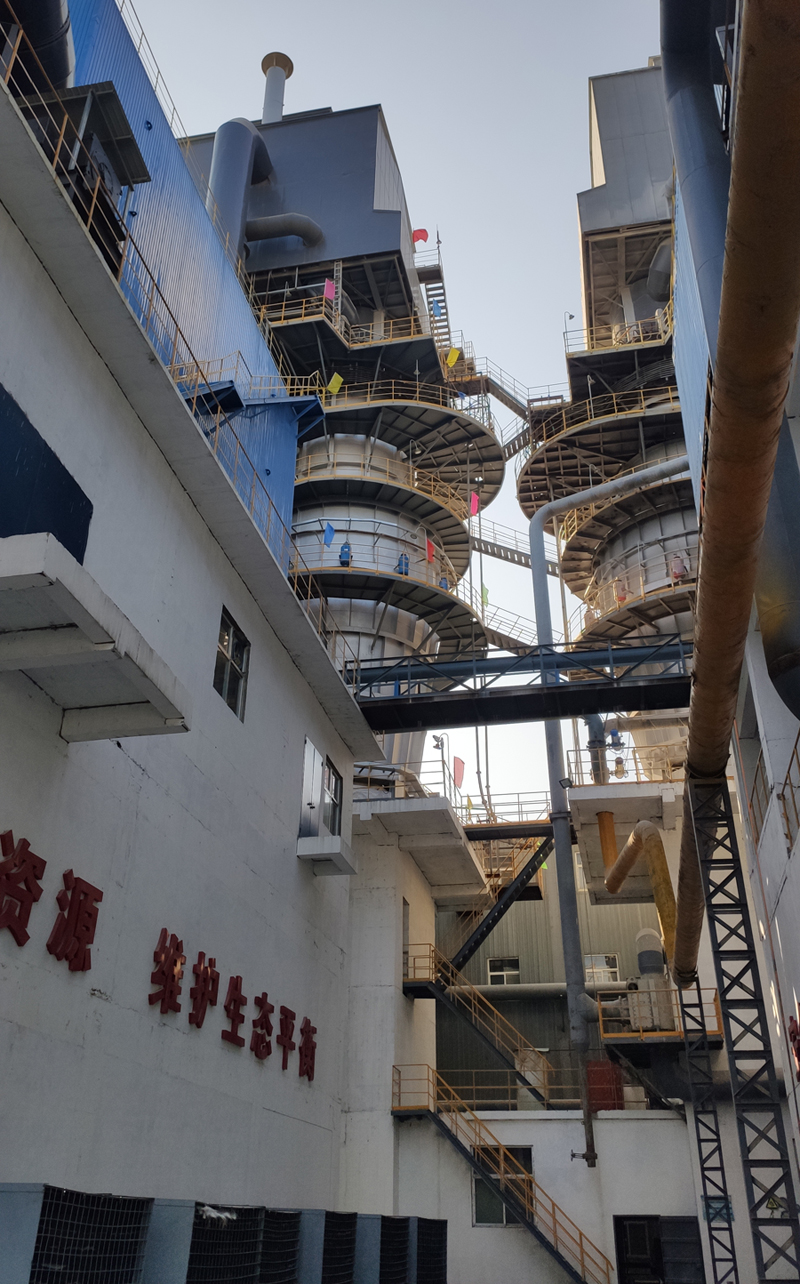

双膛窑主要电气设备
高压开关柜采用高压铠装中置式真空手车金属封闭开关柜, 直流 220V 弹簧储能操作系统。
低压开关柜采用 GGD 固定式低压开关柜。
电力变压器采用 SCB11 系列及 S11 系列 D,Yn11 型低损耗电力变压
器。
PLC 计算机控制系统选用知名品牌的 PLC 产品。 7.3 电力传动及控制
1) 系统划分 根据工艺要求,将生产流程分为以下控制系统:
1:原料系统
2:煤气系统
3:1#窑本体系统
4:2#窑本体系统
6:成品系统
8:循环水系统
9:液压系统
10:其他辅助系统
2) PLC 控制系统
在电气楼内设主站;操作站、主站间通过数据总线相连。在操作站 可通过 LED 显示器及键盘方式对部分主要设备进行操作及监视。
控制方式主要分系统集中控制,远程单动操作和机旁操作两种方式。 集中控制和远程单动用于正常生产;机旁控制用于检修和试车。控制选 择权在机旁。
3)电机的起动与调速 高压电机采用直接起动方式;以上低压电机采用软启
动,其他低压电机采用直接起动方式。对于工艺专业要求调速的电机, 均采用交流变频调速装置。
4)高配室采用微机监控保护系统进行操作管理。
